CompactFlash Association Announces
Video Performance Guarantee (VPG) Profile 5
CompactFlash Association Logo
卡類型

CFA 業界標準

CompactFlash 協會 (CFA) 已為可移動媒體產業的下列業界標準或卡類型制定規格： CFexpress® 、CFAST® 、XQD® 和CompactFlash® 。每個業界標準都有自己的一套規格，有些標準因為技術進步而有多個版本。

了解現有的規格，不論是 CFexpress 或VPG 的版本，都能幫助終端使用者做出最符合需求的購買決定。

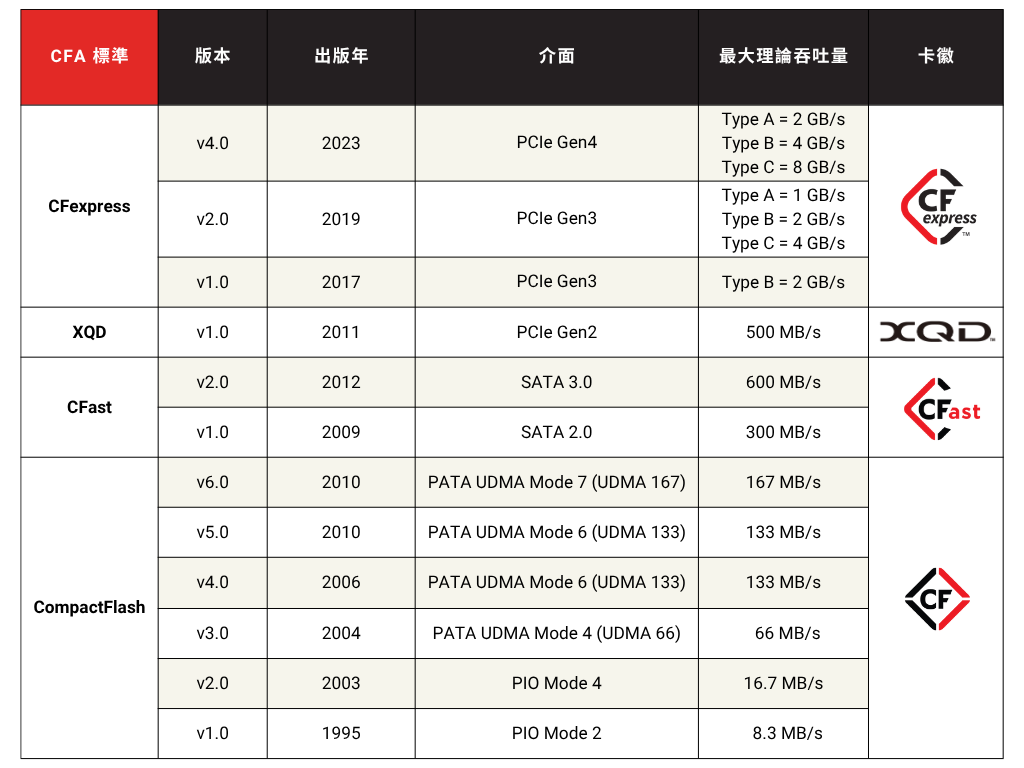

表列出 CFA 業界標準 CFexpress、XQD、CFast 和 CompactFlash 的版本、出版年份、介面、最大理論吞吐量和標誌。

一張表格列出 CFA 從 1995 年至今的所有規格，以及在記憶卡上看到的相對應標誌。

下載 CFA 規格

任何計劃設計、製造、行銷或銷售 CFA 定義產品的公司，都必須取得 CFA 對其規格、商標和標誌的授權。

會員下載
Non-Member Specification Request
Check the legacy specifications you'd like to request for $100:
Please note that only CFA members may access CFexpress and Video Performance Guarantee (VPG) specifications.
Name
Name
First Name
Last Name
  • 現有會員可免費存取所有 CFA 規格。
  • 傳統規格，即 CompactFlash 和 CFast，非會員可以 100 美元的價格存取。
  • 成為 CompactFlash 協會會員，並在產品使用期間維持會員資格，即可取得授權。
CFexpress標誌和商標由CompactFlash協會獨家擁有。
最新的業界標準

CFexpress®

最新的業界標準 CFexpress 為市場提供最高效能、最高容量和最高可靠性的抽取式儲存解決方案。

PCI Express (PCIe) NVMe 通訊協定

PCI Express (PCIe)
NVMe protocols

已發行版本

2023 (v4.0), 2019 (v2.0), 2017 (v1.0)

VPG

Video Performance Guarantee

3 種外形規格

Type A, Type B, and Type C

CFexpress 已發行版本

CFexpress 規格有 3 個版本： 1.0、2.0 和 4.0。

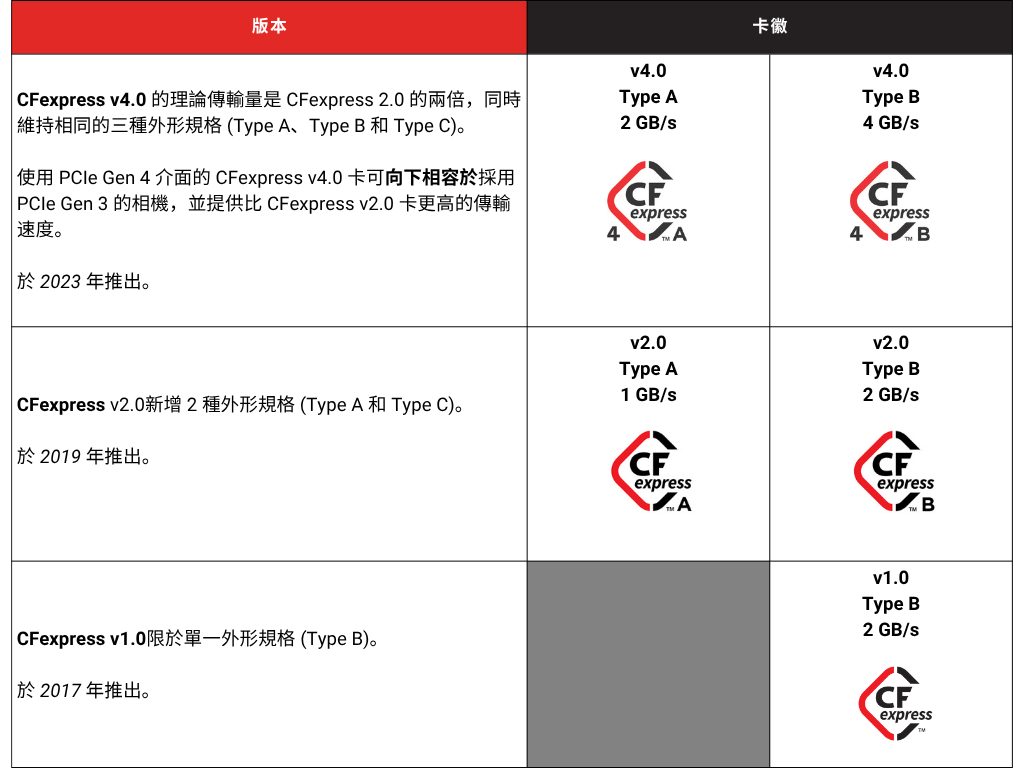

本表提供 CFexpress 3 個已發行版本的詳細資訊：v1.0、v2.0 和 v4.0。它顯示每個版本的發行日期、每個版本包含哪些外形規格的詳細資訊，以及特定版本的規格標誌。

CFexpress 外形規格

CFexpress 卡有三種不同的外形規格（Type A、Type B 和 Type C），可以更好地滿足各種相機的需求。例如，CFexpress Type A 卡的外形規格較小，因此可用於較精巧的相機。

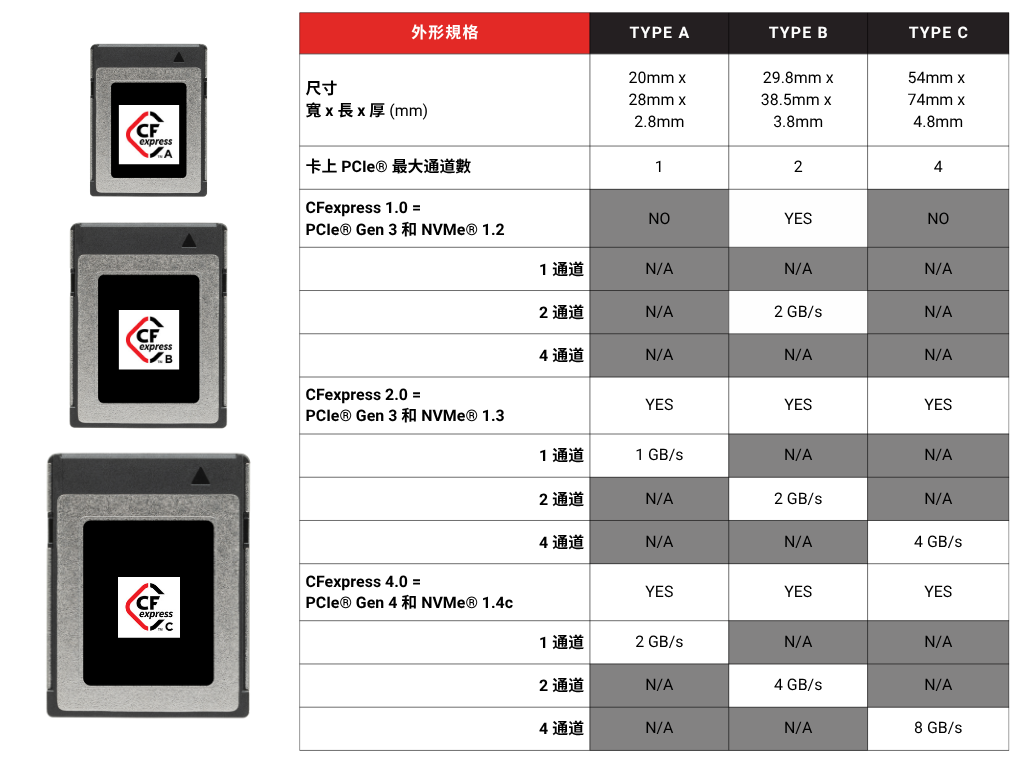

本表強調每種 CFexpress 外型規格的不同功能： 它解釋了每種外形規格的尺寸，以及每種 CFexpress 版本的外形規格上可以找到多少條 PCIe 通道。

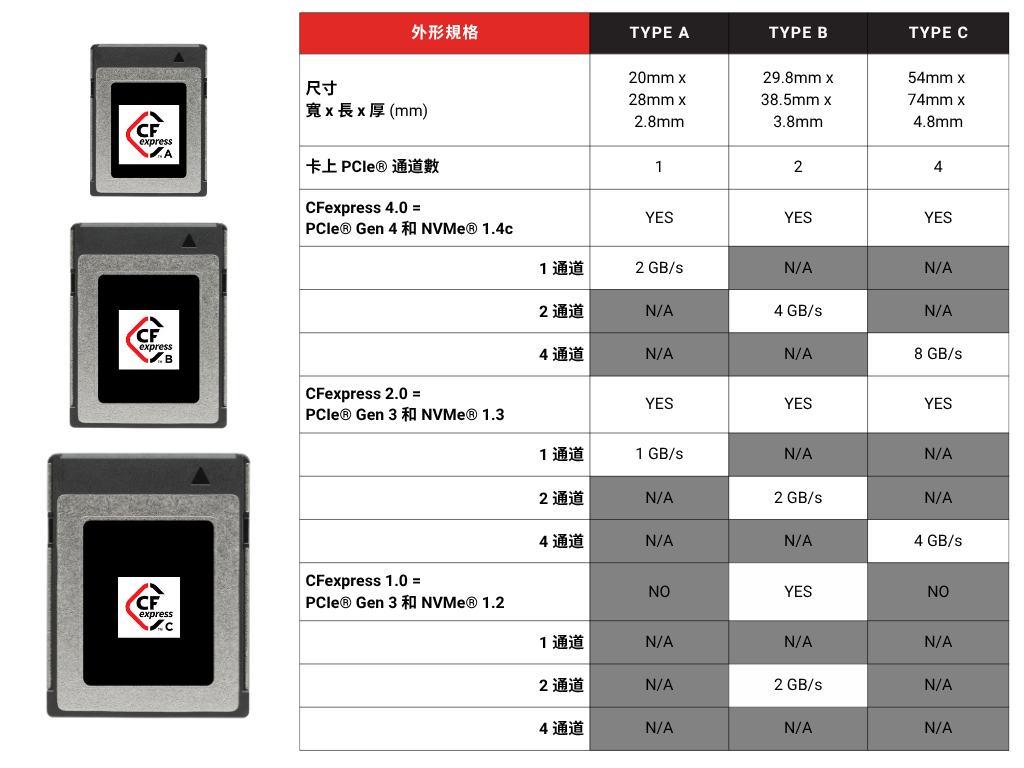

本表重點列出三種 CFexpress 外形規格的尺寸、介面和匯流排的理論資料傳輸速度 (以每秒 Gigabytes 為單位)： Type A、Type B* 和 Type C**。

*CFexpress Type B 卡的尺寸和連接器與 XQD 卡相同。有些相機可能會選擇更新 XQD 相機，使其也支援 CFexpress Type B 卡。

**目前，還沒有任何相機或卡可以使用 CFexpress Type C。

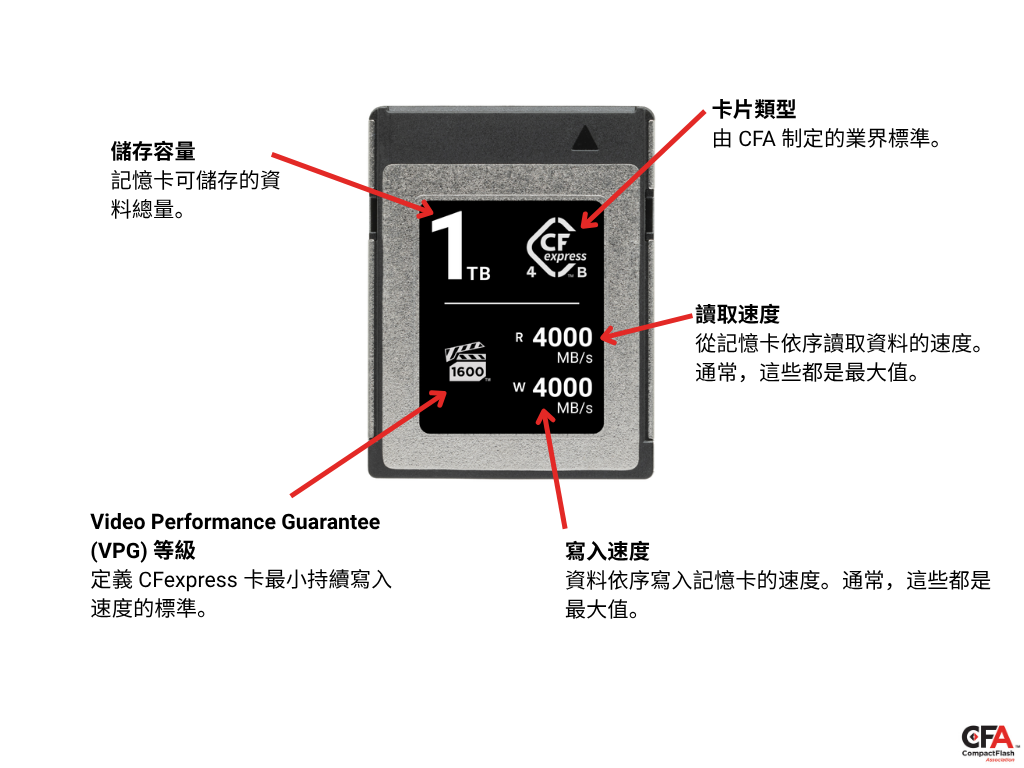

如何讀取 CFexpress 卡

CFexpress 卡上各種符號、標籤和標誌的解釋。如需更多 CFA 相關術語解釋，請檢視「術語彙編」。

卡片 Type / 技術： CFA 所建立的業界標準。讀取速度：從卡片依序讀取資料的速度。通常是最大值。寫入速度：資料依序寫入卡片的速度。通常這些都是最大值。Video Performance Guarantee (VPG) 等級： 定義 CFexpress 卡最小持續寫入速度的標準。儲存容量： 記憶卡能儲存的資料總量。
進一步了解 CFA的

傳統標準

XQD Logo

XQD®

宣布於： 2012

介面： PCI Express (PCIe) Gen 1

XQD 卡支援高達 250MB/s 的匯流排速度，並為未來效能增強提供穩固基礎。XQD 卡的外形規格與 CFexpress Type B 卡相同。

XQD™ 商標和標誌由 Sony Corporation 獨家擁有，並已授權給 CFA，CFA 優良會員只要簽訂 CFA 授權和轉授協議，即可享有轉授權。

CFast_logo_c_600x528

CFAST®

公布於： 2009 年 (v1.1)、2012 年 (v2.0)

介面： Serial ATA Gen II 介面 (SATA-II)

CFast 2.0 規格支援最高 600MB/s 的匯流排速度，而 CFast 1.1 規格支援最高 300MB/s 的匯流排速度。

CFast® 標誌和商標由 CompactFlash 協會獨家擁有。

cf_logo_c_600x589

CompactFlash®

公布於： 1995-2010

介面： 平行 ATA (PATA)

CompactFlash 儲存卡因其效能與操作特性而受到專業人士的青睞。

CompactFlash® 商標和 CF 4.1 標誌由 SanDisk Corporation 獨家擁有，並已授權給 CompactFlash 協會 (「CFA」)，CFA 會員只要簽訂 CFA 授權和再授權協議，就有權再授權給 CFA 會員。

術語彙編

  • 匯流排介面：實體硬體元件，可協助記憶卡與匯流排之間的資料傳輸共用通路。在 CFexpress 卡等 CFA 產品上，介面看起來像是橫跨卡背面或卡內的引腳通道。有關 CFA 卡規格中使用的介面資訊，請參閱 NVMe、PCIe 和 SATA。
  • 匯流排速度： 匯流排介面本身的理論最大資料傳輸速率。匯流排速度越高，讀取速度和寫入速度就越快。
  • 容量： 記憶卡可儲存的資料數量，以 GB 或 TB 為單位。
  • 卡類型：CFA 所建立的業界標準。CFA 品牌有 CompactFlash、CFast、XQD 和 CFexpress。每個品牌/標準可能都有數種規格，隨著時間的推移，因技術進步而演變。
  • 外形規格： 媒體卡的規格所定義的物理尺寸。CompactFlash、CFast、XQD 和 CFexpress 都有不同的外形規格。CFexpress 本身有三種不同的外形規格： Type A、Type B 和 Type C（依序由小到大）。
  • 處理： 記憶卡處理是指在記憶卡上使用、儲存和傳輸資料時所涉及的實務和程序。
  • 通道： PCIe 通道是裝置與電腦主機板之間傳輸資料的實體連結。每條通道由兩對電線組成，一對用於傳輸資料，另一對用於接收資料。通道越多，資料傳輸速率越快。
  • 最小持續寫入速度：記憶卡每秒可持續寫入的最小 MB 數量 (MB/s)。有關保證 CFexpress 卡最小持續寫入速度的 CFA 規格，請檢視 Video Performance Guarantee (VPG)。
  • NVMe：Non-Volatile Memory Express (NVMe) 是一種資料儲存通訊協定，可與匯流排介面搭配使用，讓電腦存取記憶卡的非揮發性記憶體 (不需要持續供電以保留資料的記憶體)。如果 PCIe 是一種介面，是數位裝置之間的實體連接，那麼 NVMe 就是該介面的規格。
  • PCIe： Peripheral Component Interconnect Express (PCIe) 是一種電氣匯流排介面，或是一種數位連接器，具有一組獨特的導體，能夠在不同的電腦元件之間 (例如記憶卡與電腦之間) 傳輸資料。
  • 讀取速度：從記憶卡擷取資料或讀取資料的速度，以 MB/秒為單位，這對於更順暢地播放高解析度內容尤其重要。CFexpress 卡以讀取和寫入速度快而著稱，這對於捕捉快速動作片段或快速傳輸大型檔案非常重要。
  • SATA：Serial Advanced Technology Attachment (SATA) 是一種電腦匯流排介面，可將主機匯流排介面卡連接至硬碟機 (HDD) 和固態硬碟機 (SSD) 等大容量儲存裝置。NVMe 是專為固態硬碟機 (SSD) 設計的較新介面，速度比 SATA 快很多。
  • 規格：定義產品的技術文件，供會員公司設計和製造符合 CFA 的記憶卡。規格一經 CFA 會員批准，即成為 CFA 標準。
  • 標準：由 CFA 會員制定並認可的規格。CFA 標準是可移式儲存設備與媒體卡產業的業界標準。CFA 的標準有（從最舊到最新）： CompactFlash、CFast、XQD 和 CFexpress。
  • Video Performance Guarantee (VPG)： CFexpress卡片規格的特定子集，可確保高位元率視訊擷取的最小持續寫入速度。通過 CFA VPG 認證的記憶卡會標上 VPG 標誌。隨著新的快閃記憶體技術使寫入速度越來越快，CFA 已經宣布了多個 VPG Profile。
  • 寫入速度：資料寫入記憶卡的速度，以 MB/秒為單位，這對於拍攝連拍相片和高解析度影片尤其重要。
