Le dernier standard de l’industrie

CFexpress^®

Le dernier standard de l’industrie, CFexpress, offre les solutions de stockage amovibles les plus performantes, les plus fiables et offrant la plus grande capacité du marché.

Interface

Protocoles PCI Express (PCIe) NVMe

Versions publiées

2023 (v4.0), 2019 (v2.0), 2017 (v1.0)

VPG

Video Performance Guarantee

3 formats

Type A, Type B et Type C

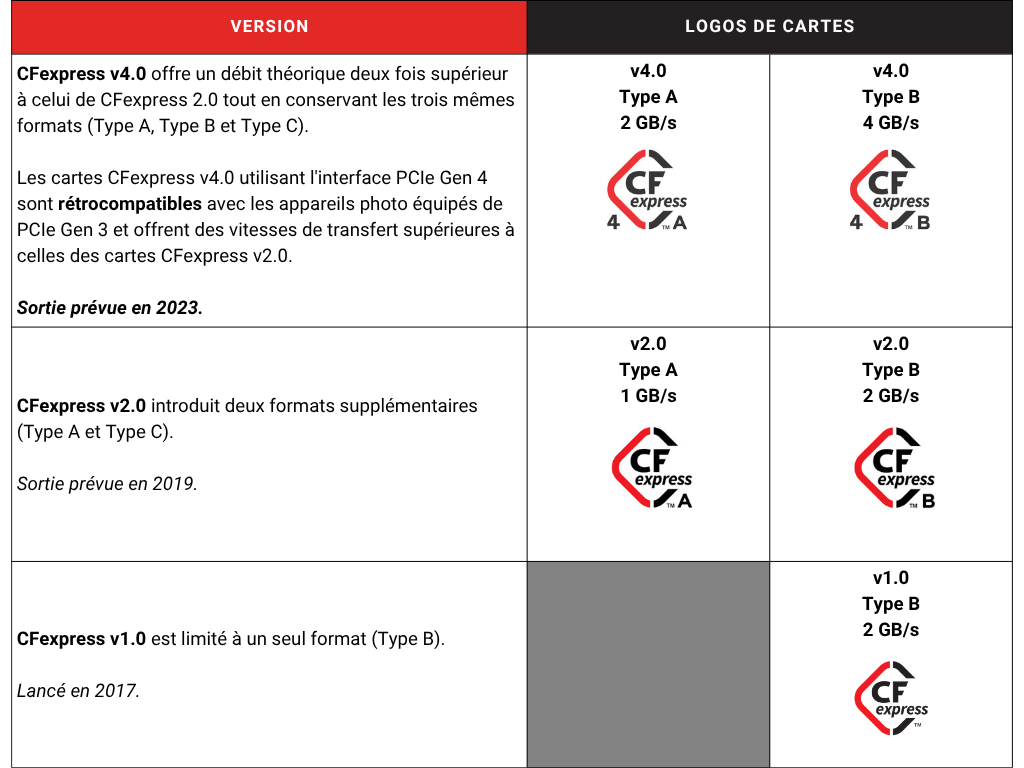

Versions CFexpress disponibles

Il existe trois versions de la spécification CFexpress : 1.0, 2.0 et 4.0.

Formats CFexpress

Les cartes CFexpress sont disponibles en trois formats différents (Type A, Type B et Type C) afin de répondre aux besoins d'une large gamme d'appareils photo. Par exemple, les cartes CFexpress Type A ont un format plus compact, ce qui permet de les utiliser dans des appareils photo plus compacts.

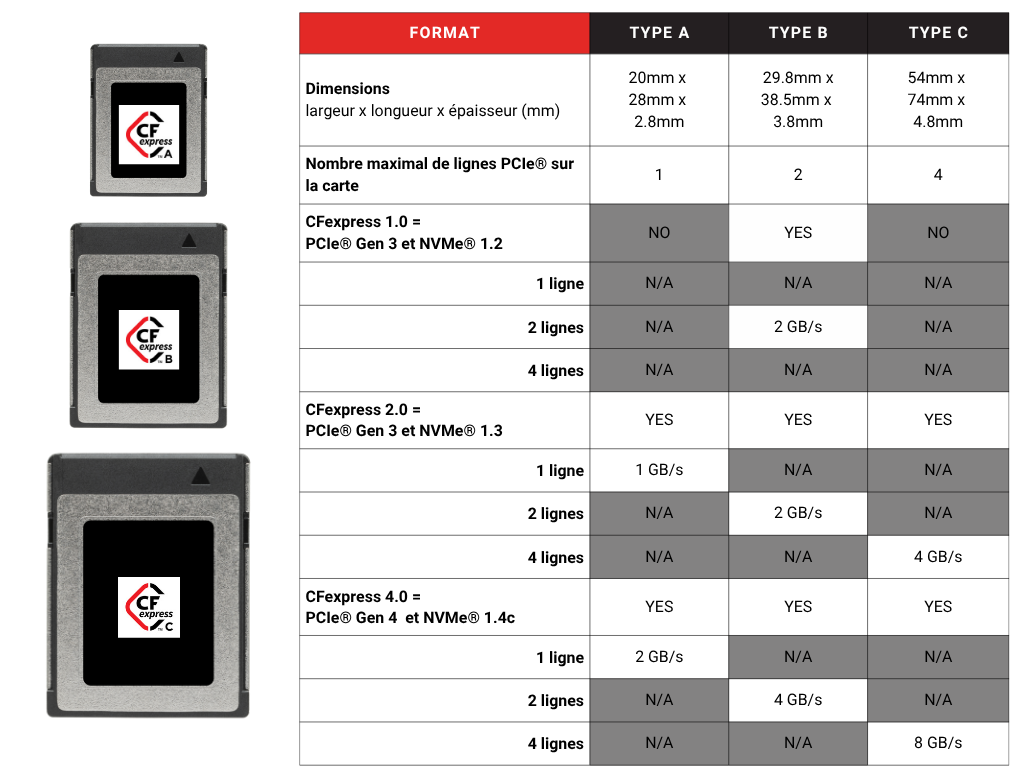

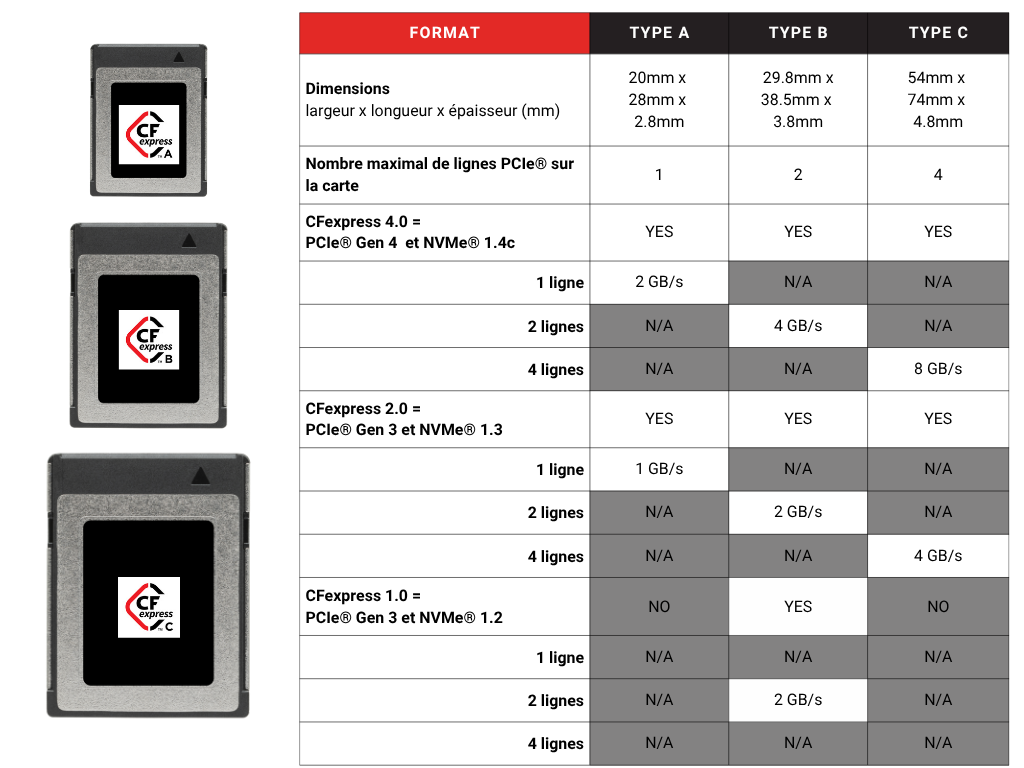

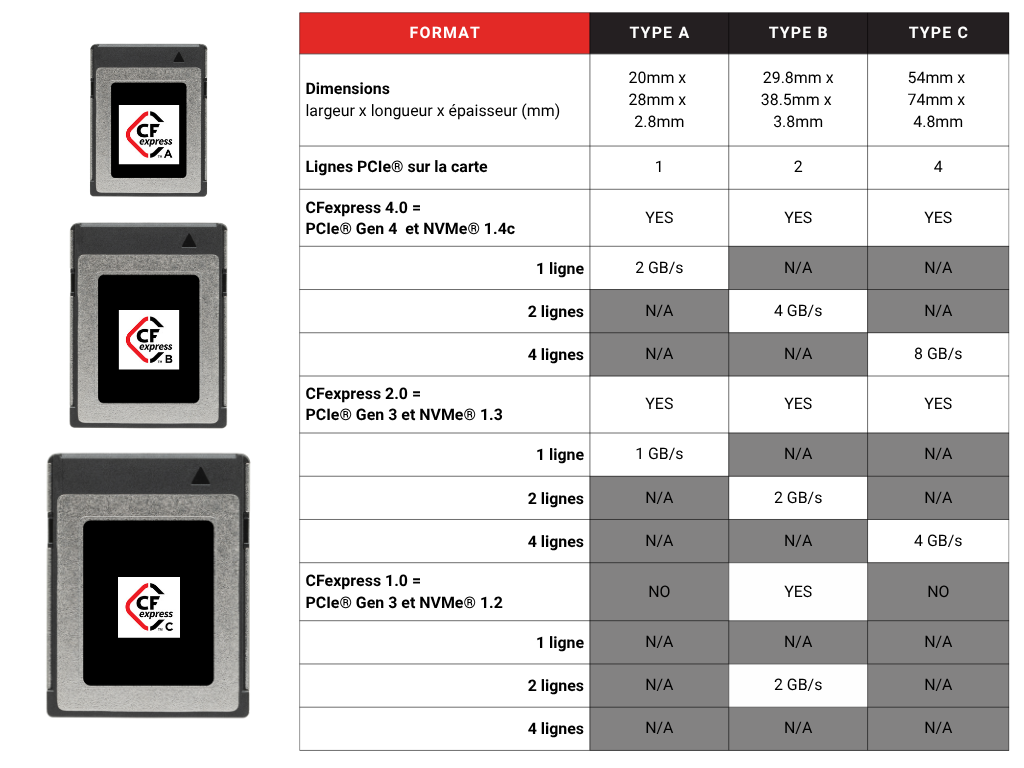

Ce tableau présente les dimensions, les interfaces et les vitesses théoriques de transfert de données du BUS (en gigaoctets par seconde) pour chacun des trois formats CFexpress : Type A, Type B* et Type C**.

*Les cartes CFexpress Type B ont les mêmes dimensions et le même connecteur que les cartes XQD. Certains appareils photo peuvent choisir de mettre à jour leurs appareils photo XQD afin de prendre également en charge les cartes CFexpress Type B.

**À l'heure actuelle, aucun appareil photo ou carte n'est compatible avec le format CFexpress Type C.

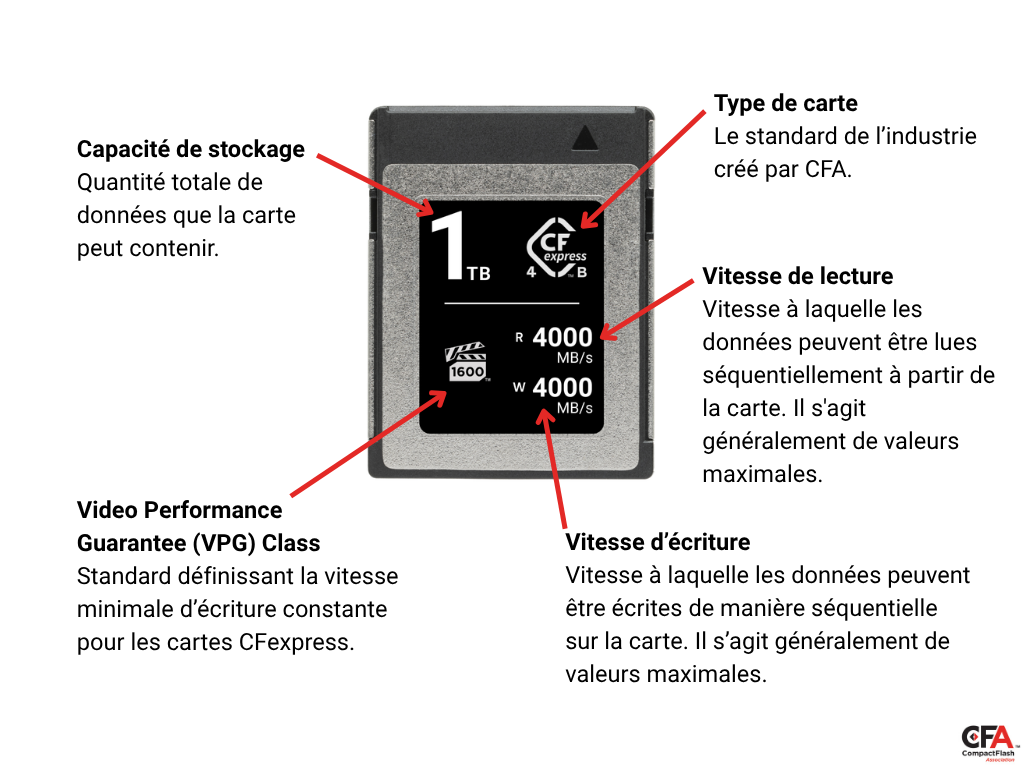

Comment lire une carte CFexpress

Explication des différents symboles, étiquettes et logos figurant sur une carte CFexpress. Pour plus d'informations sur la terminologie relative à la CFA, consultez le glossaire.

En savoir plus sur

les normes héritées de CFA

XQD^®

Annoncé en : 2012

Interface : PCI Express (PCIe) Gen 1

Les cartes XQD prennent en charge des vitesses de BUS allant jusqu'à 250 Mo/s et constituent une base solide pour les améliorations futures en matière de performances. Les cartes XQD ont le même format que les cartes CFexpress Type B.

La marque commerciale et le logo XQD™ sont la propriété exclusive de Sony Corporation et ont été concédés sous licence à CFA avec le droit de sous-licencier aux membres CFA en règle qui ont signé le contrat de licence et de sous-licence CFA.

CFAST^®

Announced in: 2009 (v1.1), 2012 (v2.0)

Interface: Serial ATA Gen II interface (SATA-II)

The CFast 2.0 specification supports bus speeds up to 600MB/s, while the CFast 1.1 specification supports bus speeds up to 300MB/s.

The CFast® logo and trademark are owned solely and exclusively by the CompactFlash Association.

CompactFlash^®

Annoncé en : 1995-2010

Interface : Parallel ATA (PATA)

Les cartes mémoire CompactFlash sont privilégiées par les professionnels pour leurs performances et leur maniabilité.

La marque commerciale CompactFlash® et le logo CF 4.1 sont la propriété exclusive de SanDisk Corporation et ont été concédés sous licence à la CompactFlash Association (« CFA ») avec le droit de sous-licencier les membres CFA en règle ayant signé le contrat de licence et de sous-licence CFA.

Glossaire des termes

Interface du BUS : Composant matériel physique qui facilite le partage d'un chemin pour le transfert de données entre une carte mémoire et un bus. Sur les produits CFA tels que les cartes CFexpress, l'interface peut ressembler à une ou plusieurs lignes de broches à l'arrière ou à l'intérieur de la carte. Consultez NVMe, PCIe et SATA pour plus d'informations sur les interfaces utilisées dans les spécifications des cartes CFA.
Vitesse du BUS : Vitesse de transfert maximale théorique de l'interface du BUS. Plus la vitesse du BUS est élevée, plus les vitesses de lecture et d'écriture sont rapides.
Capacité : Quantité de données qu'une carte mémoire peut stocker, mesurée en gigaoctets (Go) ou en téraoctets (To).
Types de cartes : standards de l’industrie créés par la CFA. Les marques CFA sont CompactFlash, CFast, XQD et CFexpress. Chaque marque/standard peut avoir plusieurs spécifications qui ont évolué au fil du temps en raison des progrès technologiques.
Format : Dimensions physiques d'une carte memoire, telles que définies par les spécifications de cette carte. Les formats CompactFlash, CFast, XQD et CFexpress sont tous différents. Le format CFexpress existe lui-même en trois formats distincts : Type A, Type B et Type C (par ordre croissant de taille).
Manipulation : la manipulation des cartes mémoire désigne les pratiques et procédures liées à l'utilisation, au stockage et au transfert de données sur et à partir de cartes mémoire.
Lignes : les lignes PCIe sont des liaisons physiques qui transportent les données entre un périphérique et la carte mère de l'ordinateur. Chaque ligne se compose de deux paires de fils, l'une pour la transmission et l'autre pour la réception des données. Plus il y a de lignes, plus le débit de transfert des données est généralement rapide.
Vitesse minimale d’écriture constante : nombre minimal de mégaoctets par seconde (Mo/s) que la carte peut écrire en continu. Pour les spécifications CFA garantissant une vitesse minimale d’écriture constante pour les cartes CFexpress, consultez la garantie de performance vidéo (VPG).
NVMe : Non-Volatile Memory Express (NVMe) est un protocole de stockage de données qui fonctionne avec l'interface du BUS pour permettre à votre ordinateur d'accéder à la mémoire non volatile de votre carte (mémoire qui n'a pas besoin d'une alimentation constante pour conserver les données). Si PCIe est une interface, une connexion physique entre des appareils numériques, alors NVMe est une spécification pour cette interface.
PCIe : Peripheral Component Interconnect Express (PCIe) est une interface de bus électrique, ou un connecteur numérique doté d'un ensemble distinct de conducteurs capables de transporter des données entre différents composants informatiques (par exemple entre une carte mémoire et un ordinateur).
Vitesse de lecture : vitesse à laquelle les données peuvent être récupérées ou lues depuis la carte, exprimée en mégaoctets par seconde (Mo/s), ce qui est particulièrement important pour une lecture fluide des contenus haute résolution. Les cartes CFexpress sont réputées pour leurs vitesses de lecture et d’écriture élevées, qui sont importantes pour capturer des séquences d’action rapide ou transférer rapidement des fichiers volumineux.
SATA : Serial Advanced Technology Attachment (SATA) est une interface de bus informatique qui relie les adaptateurs de bus hôte aux périphériques de stockage de masse tels que les disques durs (HDD) et les disques SSD. NVMe est une interface plus récente conçue pour les disques SSD et offre des vitesses nettement plus élevées que SATA.
Spécification : documents techniques qui définissent les produits et sont utilisés par les entreprises membres pour concevoir et fabriquer des cartes mémoire conformes aux normes CFA. Une fois ratifiées par les membres de la CFA, les spécifications deviennent des standards CFA.
Standard : spécifications développées et ratifiées par les membres de la CFA. Les normes CFA sont les standards de l’industrie pour les supports de stockage amovibles et les cartes memoires. Les normes CFA sont (de la plus ancienne à la plus récente) : CompactFlash, CFast, XQD et CFexpress.
Video Performance Guarantee (VPG) : ensemble de spécifications spécifiques aux cartes CFexpress qui garantit une vitesse d’écriture minimale constante pour la capture vidéo à haut débit. Les cartes certifiées VPG par la CFA sont identifiées par le logo VPG. La CFA a annoncé plusieurs profils VPG au fil du temps, à mesure que les nouvelles technologies Flash permettent d’atteindre des vitesses d’écriture de plus en plus rapides.
Vitesse d’écriture : vitesse à laquelle les données peuvent être écrites sur la carte en mégaoctets par seconde (Mo/s), ce qui est particulièrement important pour la prise de photos en rafale et l’enregistrement de vidéos haute résolution.

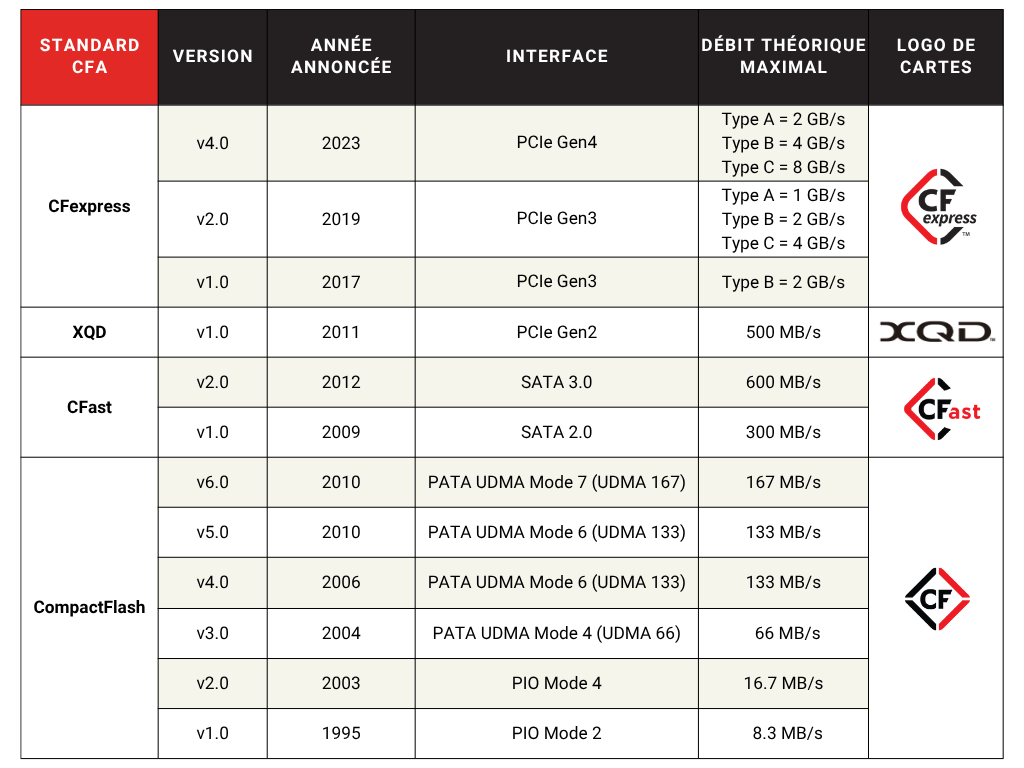

Normes de l’industrie CFA
